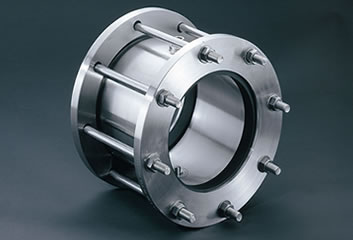

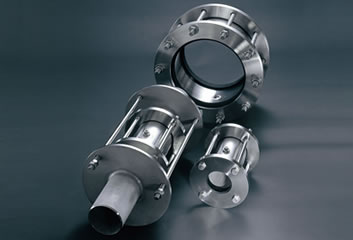

ステンレス製 伸縮ジョイント「メイワ・ストレッチジョイント」
メイワ・ストレッチジョイントの特徴
ステンレス加工のエキスパートが開発した、高性能伸縮ジョイント
「水にクオリティ」をテーマに研究・開発を続けている明和工業がその技術を結集した、MSジョイント。既に実績のあるステンレス水管橋、空気弁などの加工技術を生かしたジョイントの決定版ともいえる製品です。またSUS304、SUS316を使用することより、腐蝕に強くメンテナンスも手間がかかりません。耐久性も鉄製に比べ半永久的となります。明和工業のステンレス精密加工技術がすみずみにまで生かされた、高い精度を誇る製品に仕上がりました。
高伸縮性能、薬品に強いCRゴムリング
本管の膨張・伸縮をスムーズに吸収する長いストレッチパイプと、3~5度までの屈曲にも耐えられるフレキシビリティが、施工後の環境変化に威力を発揮します。さらにパッキンとして耐薬品性に強いCRゴムを使用。上水道はもちろん、農業用水、工業用水の配管から下水道まで幅広い利用が可能です。
仕様

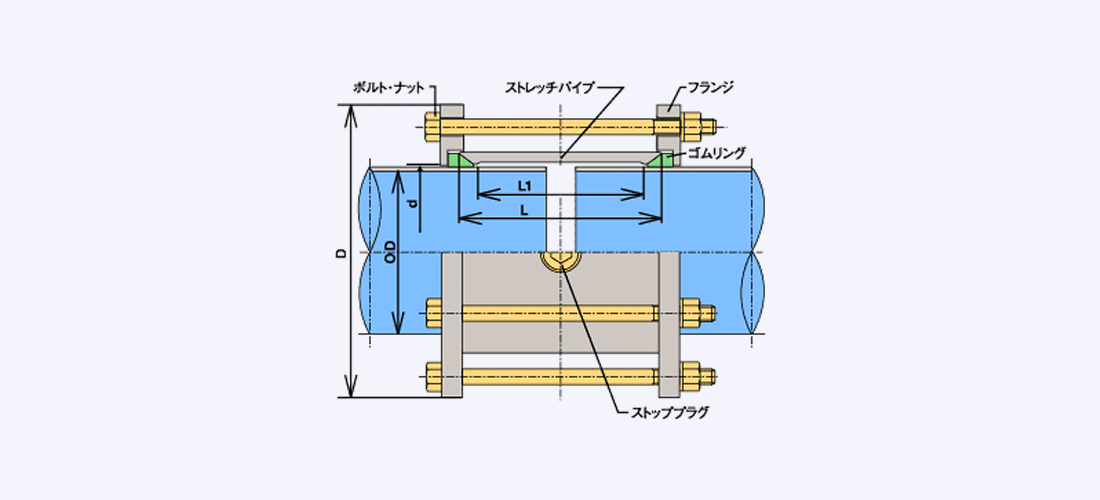

MSジョイント仕様

レギュラータイプ仕様
型式 |
本管外径 |
ストレッチパイプ |
フランジ |
ボルト |
OD |
L |
L1 |
D |
d |
寸法 |
本数 |
MSJ-50 |
60.5 |
200 |
178.0 |
155 |
62.0 |
M16×260L |
4 |
MSJ-80 |
89.1 |
200 |
177.8 |
211 |
92.0 |
M16×260L |
4 |
MSJ-100 |
114.3 |
200 |
175.0 |
238 |
117.5 |
M16×260L |
4 |
MSJ-125 |
263 |
200 |
162.0 |
263 |
143.0 |
M16×270L |
6 |
MSJ-150 |
165.2 |
200 |
152.0 |
290 |
168.5 |
M16×270L |
6 |
MSJ-200 |
216.3 |
200 |
152.0 |
342 |
219.5 |
M16×270L |
8 |
MSJ-250 |
267.4 |
200 |
150.0 |
410 |
271.5 |
M20×270L |
8 |
MSJ-300 |
318.5 |
200 |
150.0 |
464 |
322.5 |
M20×270L |
10 |
MSJ-350 |
355.6 |
200 |
150.0 |
530 |
360.0 |
M22×280L |
10 |
ロングタイプ仕様
型式 |
本管外径 |
ストレッチパイプ |
フランジ |
ボルト |
OD |
L |
L1 |
D |
d |
寸法 |
本数 |
MSJ-50L |
60.5 |
280 |
258.0 |
155 |
62.0 |
M16×350L |
4 |
MSJ-80L |
89.1 |
280 |
257.8 |
211 |
92.0 |
M16×350L |
4 |
MSJ-100L |
114.3 |
280 |
255.0 |
238 |
117.5 |
M16×350L |
4 |
MSJ-125L |
263 |
300 |
262.0 |
263 |
143.0 |
M16×370L |
6 |
MSJ-150L |
165.2 |
300 |
252.0 |
290 |
168.5 |
M16×370L |
6 |
MSJ-200L |
216.3 |
300 |
252.0 |
342 |
219.5 |
M16×370L |
8 |
MSJ-250L |
267.4 |
300 |
250.0 |
410 |
271.5 |
M20×370L |
8 |
MSJ-300L |
318.5 |
300 |
250.0 |
464 |
322.5 |
M20×370L |
10 |
MSJ-350L |
355.6 |
300 |
250.0 |
530 |
360.0 |
M22×380L |
10 |

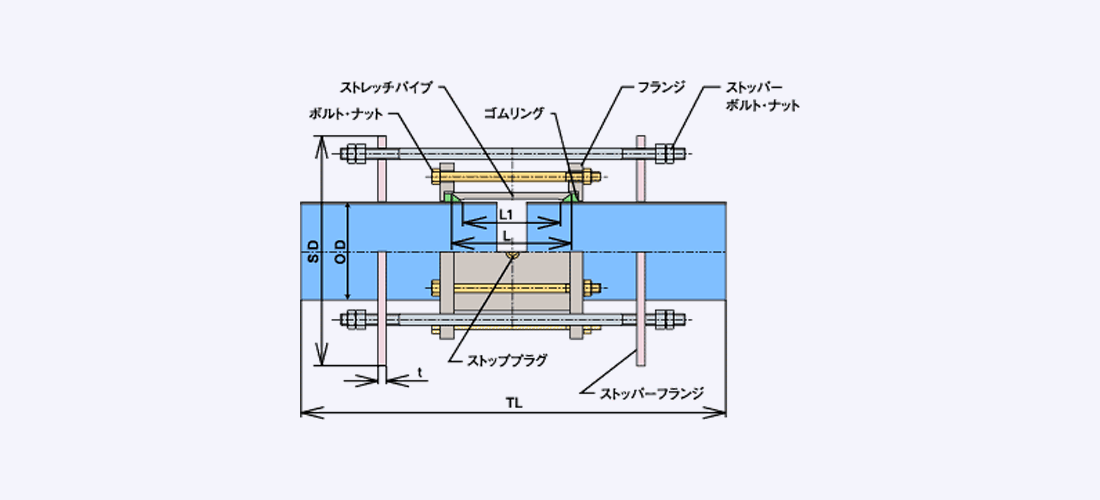

ストッパーボルト付MSジョイント仕様

ストッパーボルト付レギュラータイプ仕様
型式 |
本管外径 |
面間距離 |
ストッパーフランジ |
ストッパーボルト |
OD |
TL |
SD |
t |
寸法 |
本数 |
MSJ-50S |
60.5 |
800 |
230 |
9.0 |
M16×570L |
2 |
MSJ-80S |
89.1 |
800 |
290 |
9.0 |
M16×570L |
3 |
MSJ-100S |
114.3 |
800 |
315 |
12.0 |
M16×570L |
3 |
MSJ-125S |
263 |
800 |
340 |
12.0 |
M16×570L |
4 |
MSJ-150S |
165.2 |
800 |
370 |
12.0 |
M16×570L |
4 |
MSJ-200S |
216.3 |
800 |
425 |
16.0 |
M16×570L |
4 |
MSJ-250S |
267.4 |
800 |
510 |
19.0 |
M22×600L |
4 |
MSJ-300S |
318.5 |
800 |
570 |
19.0 |
M24×610L |
4 |
MSJ-350S |
355.6 |
800 |
640 |
22.0 |
M24×610L |
4 |
ストッパーボルト付ロングタイプ仕様
型式 |
本管外径 |
面間距離 |
ストッパーフランジ |
ストッパーボルト |
OD |
TL |
SD |
t |
寸法 |
本数 |
MSJ-50SL |
60.5 |
880 |
230 |
9.0 |
M16×680L |
2 |
MSJ-80SL |
89.1 |
880 |
290 |
9.0 |
M16×680L |
3 |
MSJ-100SL |
114.3 |
880 |
315 |
12.0 |
M16×680L |
3 |
MSJ-125SL |
263 |
900 |
340 |
12.0 |
M16×700L |
4 |
MSJ-150SL |
165.2 |
900 |
370 |
12.0 |
M16×700L |
4 |
MSJ-200SL |
216.3 |
900 |
425 |
16.0 |
M16×700L |
4 |
MSJ-250SL |
267.4 |
900 |
510 |
19.0 |
M22×730L |
4 |
MSJ-300SL |
318.5 |
900 |
570 |
19.0 |
M24×740L |
4 |
MSJ-350SL |
355.6 |
900 |
640 |
22.0 |
M24×740L |
4 |
お問い合わせ
製品に関するご質問・お問い合わせは
お問い合わせフォーム、お電話で受け付けています。
資料ダウンロード
ステンレス製伸縮ジョイント『MSジョイント』に関する資料を
こちらからダウンロードできます。
