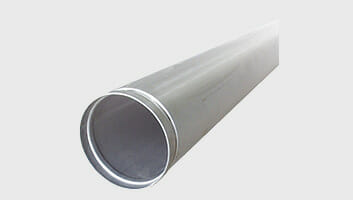

ステンレス加工管をプロデュース「ステンレスプレファブ管」

フランジ加工、ロールグルービング加工など様々な加工に対応いたします。

配管は全て耐食性に優れたステンレス製で、重量も軽く現場での作業性に優れています。
建築設備配管から、プラント配管、上下水道配管など、幅広い用途にご使用いただけます。
各部材は弊社工場内で一括生産するため特注加工のご要望への対応も可能であり、厳正な検査により高品質で均一な製品をご提供いたします。

ステンレスプレファブ加工管の概要・規格

• 施工人工の工数削減で工期を短縮
  CAD(Rebro)によるアイソメ図/製作図を作成し、計画的なプレファブ管の現場搬入が可能になり、配管作業効率が向上し工期を短縮
• 工場で加工を行うので品質が安定
  材料受入検査から切断/加工/溶接/酸洗・洗浄/検査までの 工程を熟練した工場作業員が行うことで安定した品質を維持
• 現場作業が現場加工に比べ簡単・迅速
  溶接は全て工場で行うため、従来、難易度の高かった現場での薄肉溶接の問題が解消。プレファブ管接続だけの簡単・迅速な現場作業
• 用途に適した接続方法のご提案
  配管系統による最も適した接続方法、形状をご提案致します
• 分岐加工等により継手が節約(小口径含む)

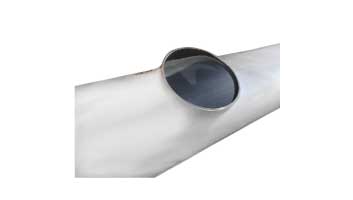

  工場溶接による分岐加工などを取り入れることにより、継手の節約が可能
• 耐食性に優れた地球環境に優しい配管
  耐食性に優れ長期間その品質を維持するステンレス鋼はサイクル率も高く、ステンレス鋼として再利用が可能な地球環境に優しい配管システム

ステンレスプレファブ加工管の主な種類

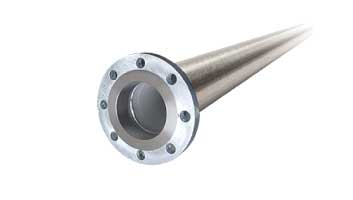

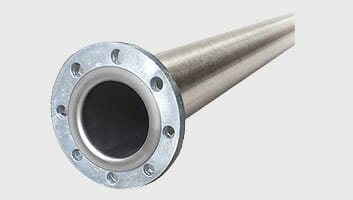

フランジ加工管

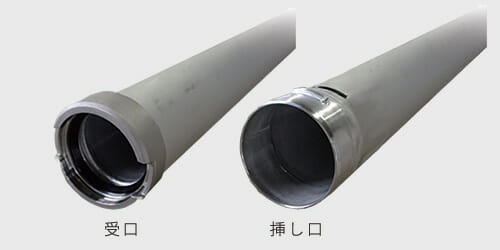

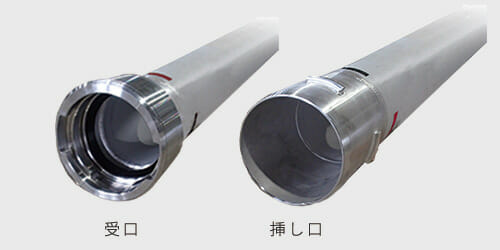

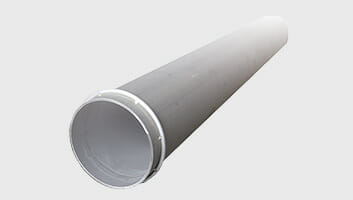

ハウジング形/拡管形加工管

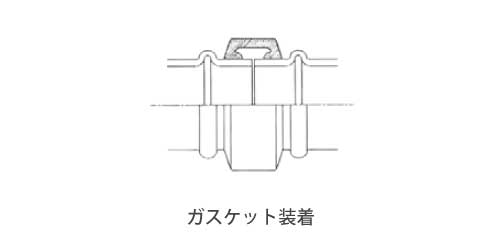

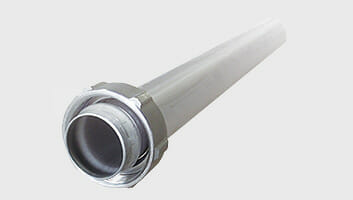

グロージョイント

JIS G3448 一般配管用ステンレス鋼鋼管(SUS-TPD)寸法表

寸法単位:mm

呼び方(Su)	外径	外径の許容差		厚さ	厚さの許容差	単位質量(kg/m)/
		外径	周長			SUS304TPD	SUS316TPD
13	15.88	0 -0.37	ー	0.8	±0.12	0.301	0.303
20	22.22			1.0		0.529	0.532
25	28.58					0.687	0.691
30	34.0	±0.34	±0.20	1.2		0.98	0.986
40	42.7	±0.43				1.24	1.25
50	48.6	±0.49	±0.25			1.42	1.43
60	60.5	±0.60		1.5	±0.15	2.20	2.21
75	76.3	±1%	±0.5%			2.79	2.81
80	89.1			2.0	±0.30	4.34	4.37
100	114.3					5.59	5.63
125	139.8					6.87	6.91
150	165.2			3.0	±0.40	12.1	12.2
200	216.3					15.9	16.0
250	267.4					19.8	19.9
300	318.5					23.6	23.7

JIS G3459 配管用ステンレス鋼鋼管(SUS-TP)寸法表

寸法単位:mm

呼び径		外径	厚さ Sch5S		厚さ Sch10S		厚さ Sch20S		厚さ Sch40
A	B		標準鋼管	溶接鋼管	標準鋼管	溶接鋼管	標準鋼管	溶接鋼管	標準鋼管	溶接鋼管
10	3/8	17.3	1.2	1.2	1.65	(2.0)	2.0	2.0	2.3	(2.5)
15	1/2	21.7	1.65	(1.5)	2.1	(2.0)	2.5	2.5	2.8	(3.0)
20	3/4	27.2	1.65	(1.5)	2.1	(2.0)	2.5	2.5	2.9	(3.0)
25	1	34.0	1.65	(2.0)	2.8	(2.5)	3.0	3.0	3.4	(3.5)
32	1 1/4	42.7	1.65	(2.0)	2.8	(3.0)	3.0	3.0	3.6	(3.5)
40	1 1/2	48.6	1.65	(2.0)	2.8	(3.0)	3.0	3.0	3.7	(4.0)
50	2	60.5	1.65	(2.0)	2.8	(3.0)	3.5	3.5	3.9	(4.0)
65	2 1/2	76.3	2.1	(2.0)	3.0	3.0	3.5	3.5	5.2	(5.0)
80	3	89.1	2.1	(2.0)	3.0	3.0	4.0	4.0	5.5	5.5
90	3 1/2	101.6	2.1	(2.5)	3.0	3.0	4.0	4.0	5.7	(6.0)
100	4	114.3	2.1	(2.5)	3.0	3.0	4.0	4.0	6.0	6.0
125	5	139.8	2.8	(3.0)	3.4	(3.5)	5.0	5.0	6.6	(7.0)
150	6	165.2	2.8	(3.0)	3.4	(3.5)	5.0	5.0	7.1	(7.0)
200	8	216.3	2.8	(3.0)	4.0	4.0	6.5	6.5	8.2	(8.0)
250	10	267.4	3.4	(3.5)	4.0	4.0	6.5	6.5	9.3	(10.0)
300	12	318.5	4.0	4.0	4.5	4.5	6.5	6.5	10.3	(10.0)

● JIS 規格表に準じ、標準鋼管と溶接鋼管で厚さの数値が異なる箇所は( )を表記。 ● 厚さ寸法許容差 2mm 未満:±0.2mm / 2mm 以上:±10%

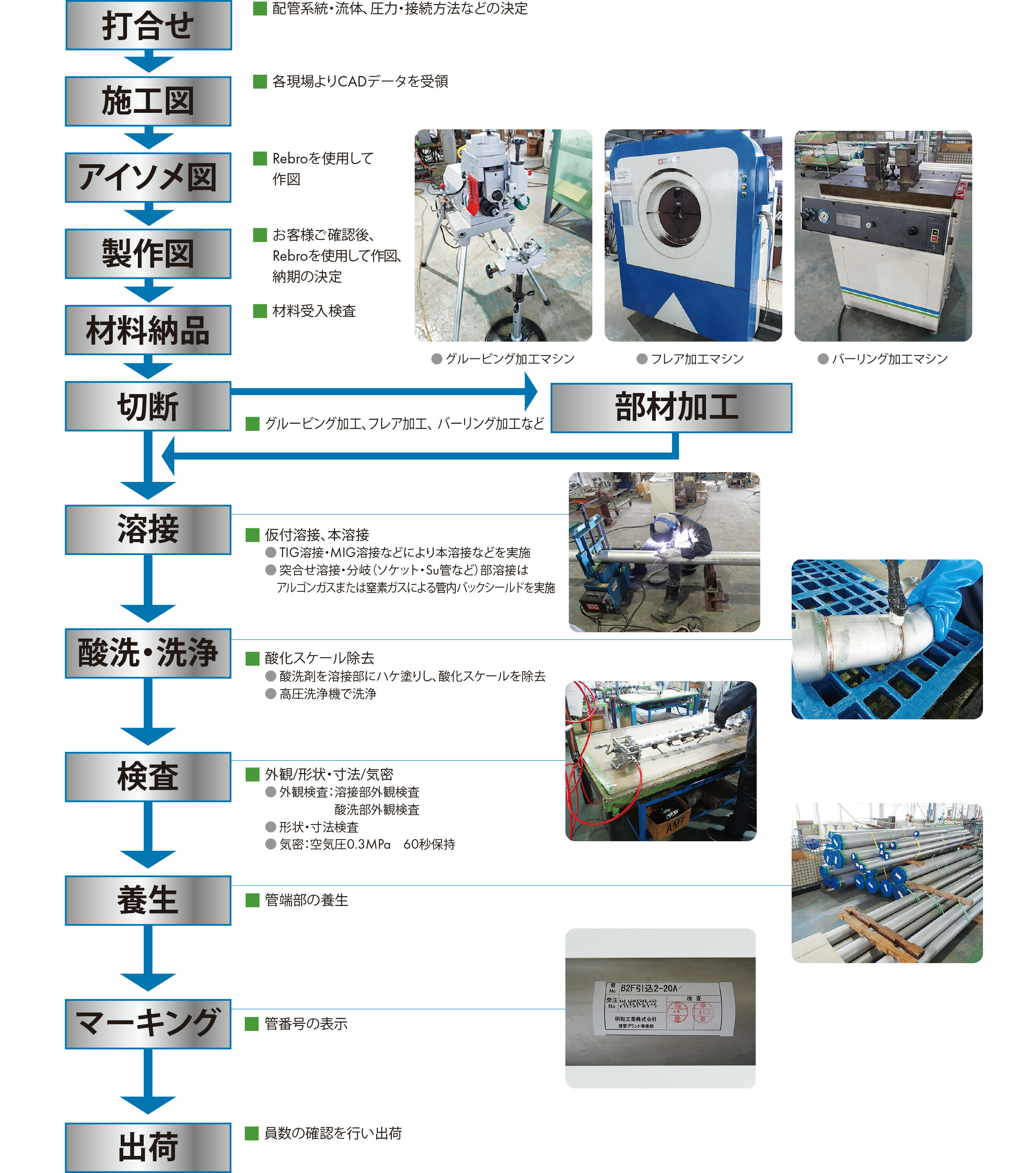

ステンレスプレファブ管の加工要領

BIMを推進するRebroを活用した効率の良い設計管理ー 製作への連動

弊社のアイソメ図のCADは全てRebroを使用して作図しています。 BIMを推進されている現場にも対応できます。 また、アイソメ図と製作図が連動しているため、作図ミスがありません。

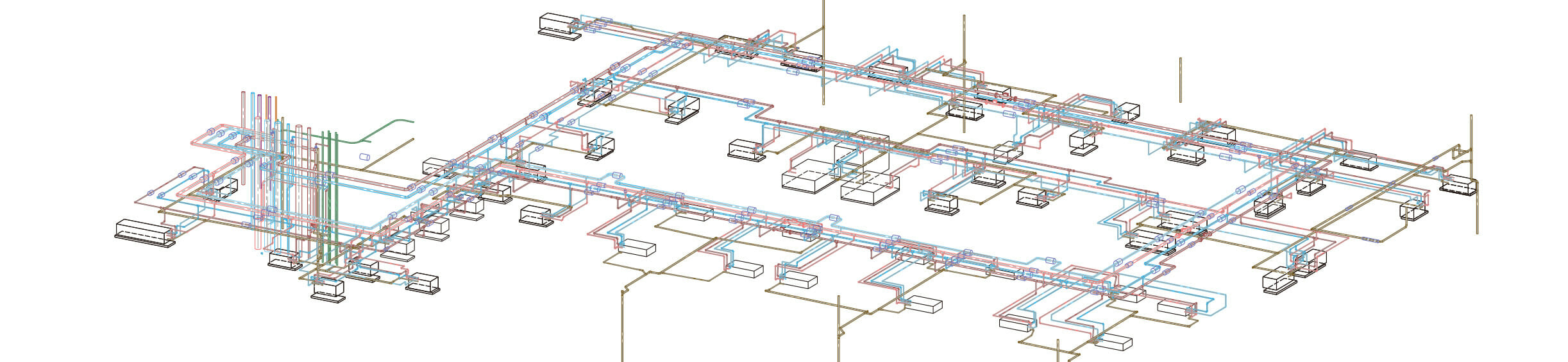

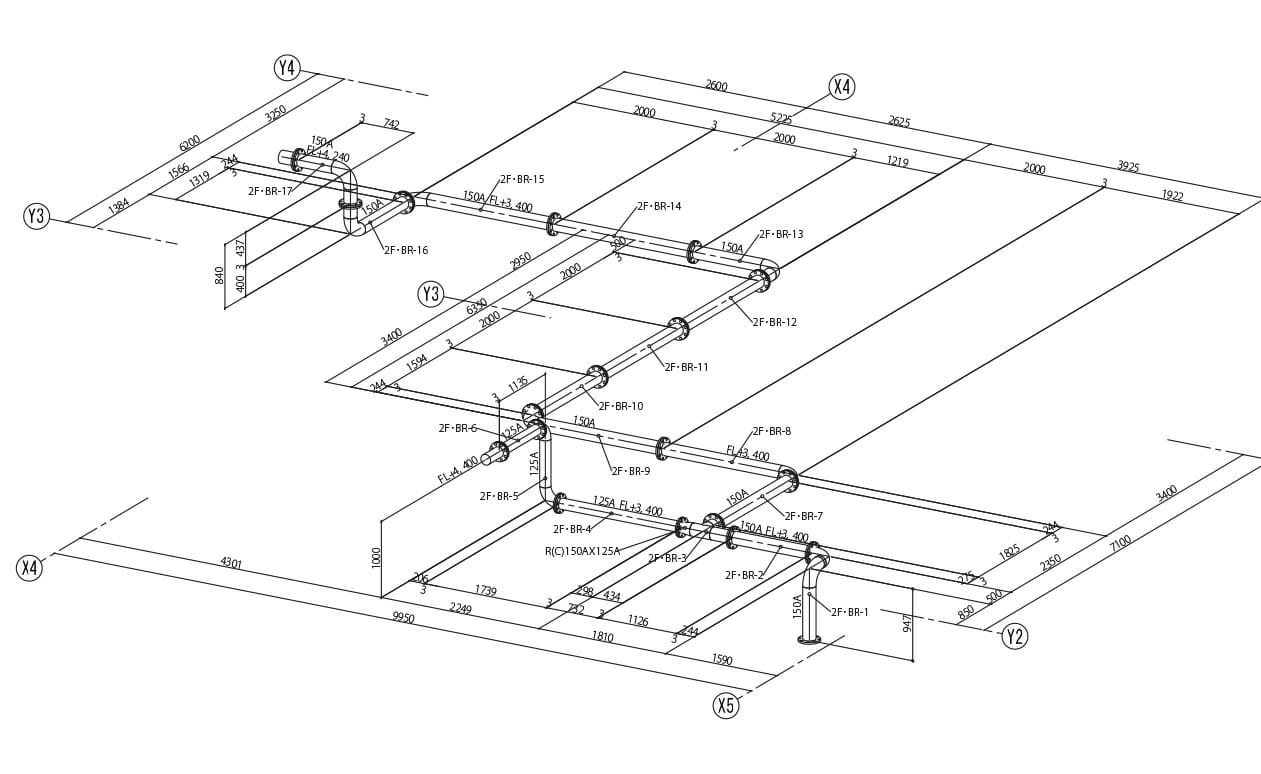

アイソメ図例

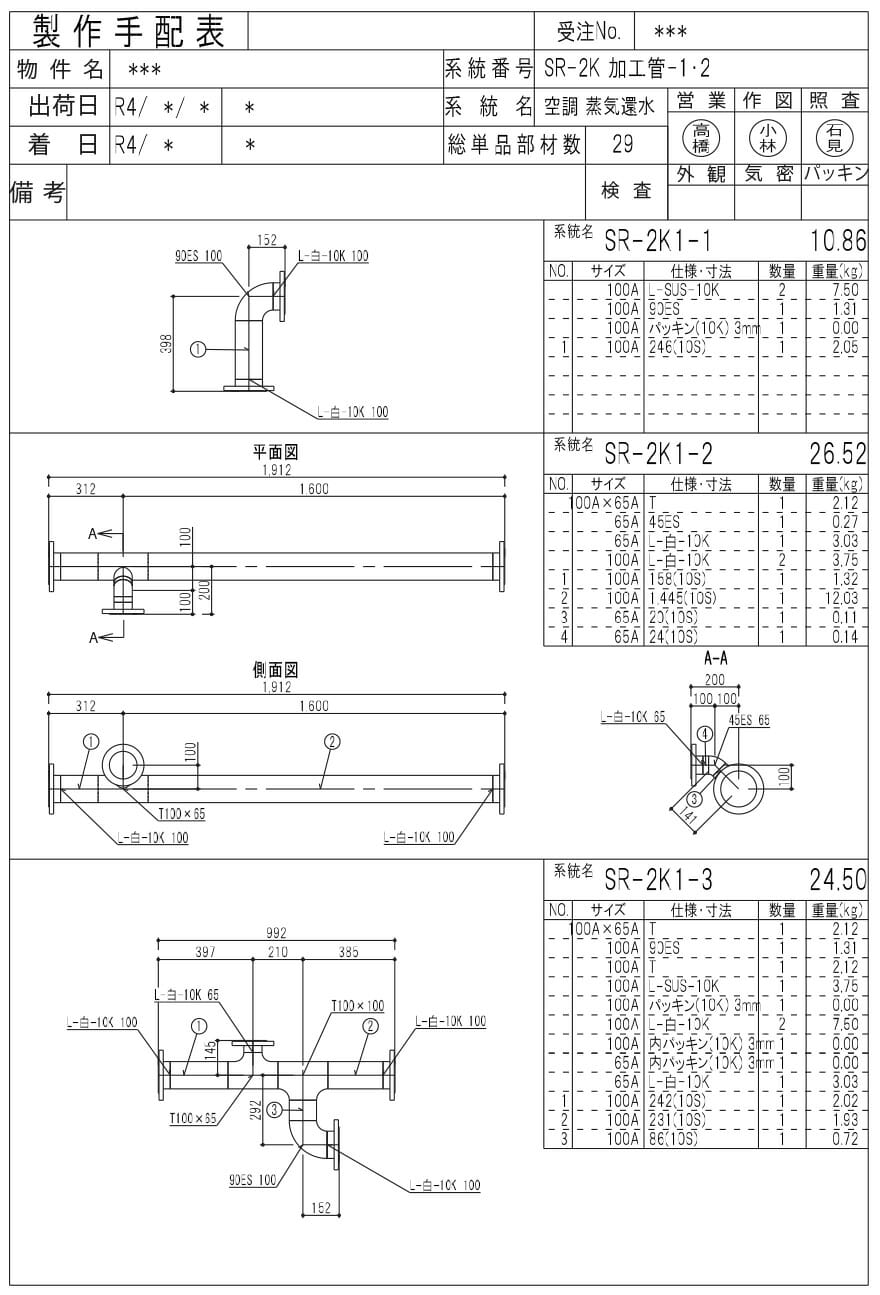

製作手配表例

ご使用の流体や系統によってご使用いただけない加工や注意点がございます。
詳しくは弊社担当者までお問い合わせください。

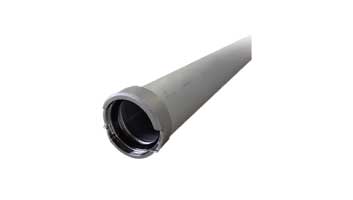

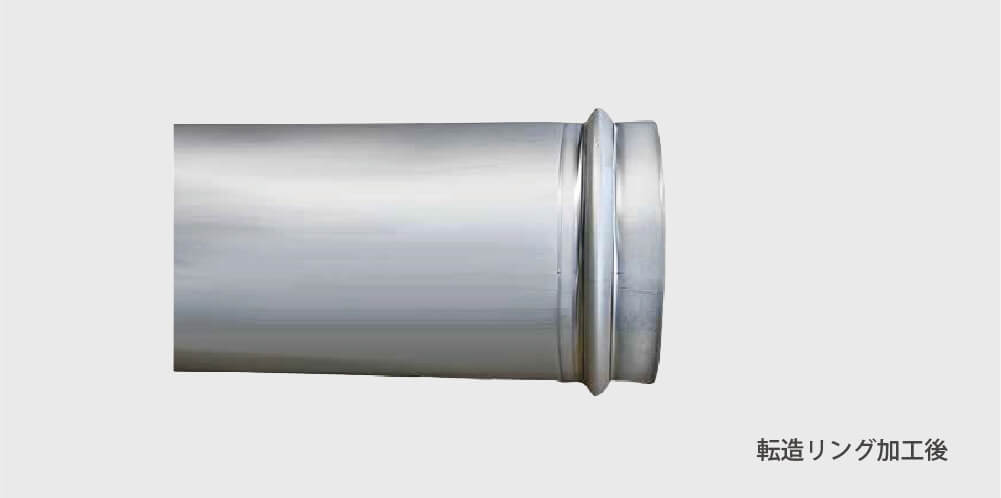

転造リング加工

転造リング加工とは・・・？

パイプをリング状に膨らませる加工です。 溶接リングを管に溶接せずに転造加工することにより均一なリング加工が可能となります。

ステンレス鋼鋼管での連結送水管の配管に対応

ステンレス消火配管の最高使用圧力が2.0MPaまで向上しました。

安全性の高い構造

転造リングのリングの高さはグループ溝の深さと比べて高いため、継手の管の掛かり量が増して、高い耐圧性能や引抜阻止力を発揮します。

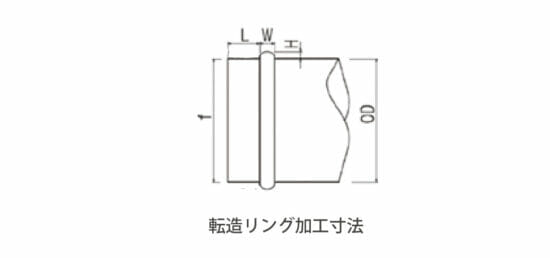

転造リング加工寸法

呼び			寸法(mm)
			共通		Su管(SAS361抜粋)
			管外径	管端部	シール面幅	リング山幅	リング山高さ
A	B	Su	OD	最大径f	L	W	H
65	2 1/2	75	76.3	77.8	16	9	4
80	3	80	89.1	90.6	18	9	5.5
100	4	100	114.3	116.8	19	9	5.5
125	5	125	139.8	142.3	19	9	5.5
150	6	150	165.2	167.7	19	10	6

適応範囲

管種	一般配管用ステンレス鋼鋼管(JIS G 3448)
口径	75SU~150SU
最高使用圧力	2.0MPa

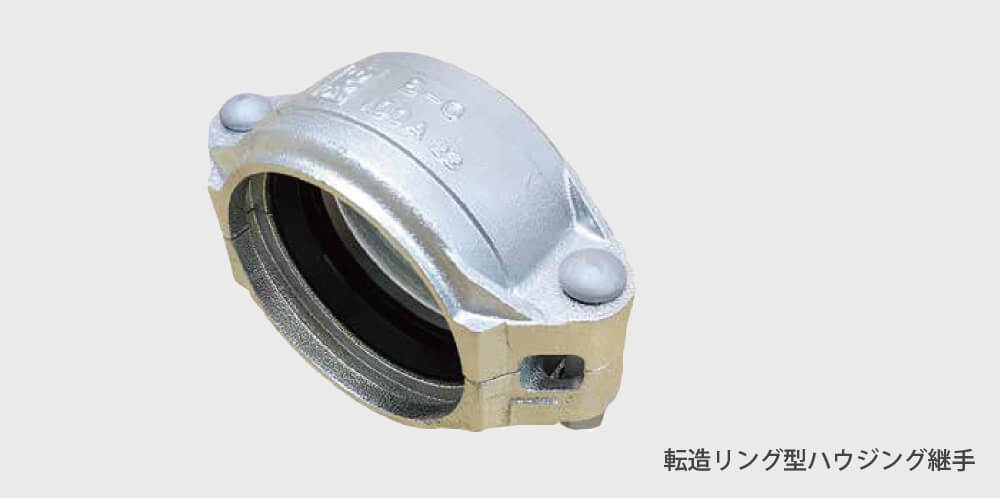

ハウジング	トップジョイント B-0(溶融亜鉛メッキ品)
	消防認定番号:PJ-297号

※給水、給湯、中水(雑用水)等には使用できません。

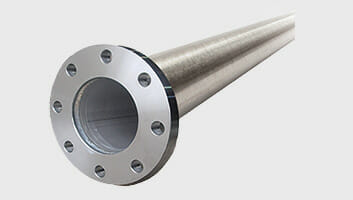

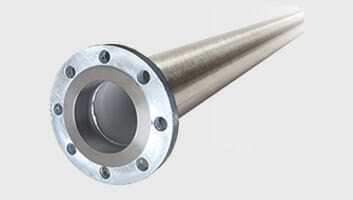

関連商品
