グロー・バケットストレーナー

”点検が容易である”という当たり前の発想から生まれた形

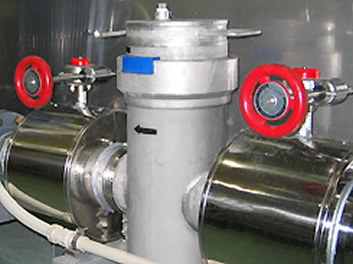

明和工業のグロージョイントの性能を最大限に利用した、画期的なストレーナーの誕生です。開放清掃や点検時などに、ボルト・ナット締め作業を一切必要とせず、メンテナンスが可能になりました。製品重量も従来のフランジ型に比べ約1/3に軽減。より扱いやすくなった明和工業のストレーナーをぜひお試しください。

カバー脱着時間はフランジ型に比べ約1/10以下に。

カバーの脱着時間はグロージョイントシステムの採用により、従来のフランジ型に比べ約1/10以下に短縮。また開放作業を上部から行うことにより、安全且つ簡単に作業が可能になりました。

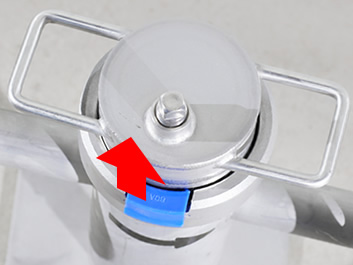

(1)ストッパーを外す

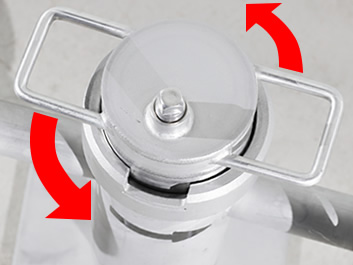

(2)ハンドル持ち、カバーを回転させる

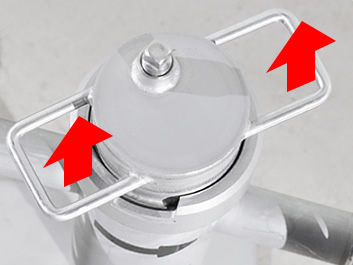

(3)上に引っ張り、カバーを外す

仕様

本体仕様

接続 本体材質 最高使用 パッキン材質
圧力 温度
JIS 10K FF SUS304 1.0MPa(10.2kgf/cm2 80℃ EPDM

※標準エレメント スクリーン材質:SUS304、外網:3φ×4P(開口率51%)、内網:40メッシュ(開口率45%) ※メッシュの異なるものも制作可能です。上記温度以上のものはご相談ください。

特注仕様

接続 本体材質 最高使用 パッキン材質 適用
圧力 温度
ルーズフランジ SUS304 1.0MPa (10.2kgf/cm2 80℃ EPDM 全型式
ねじ込み Rc(PT) SUS304 1.0MPa (10.2kgf/cm2 80℃ EPDM GBS25-80C GBS25-80E GBS32-80C GBS32-80E

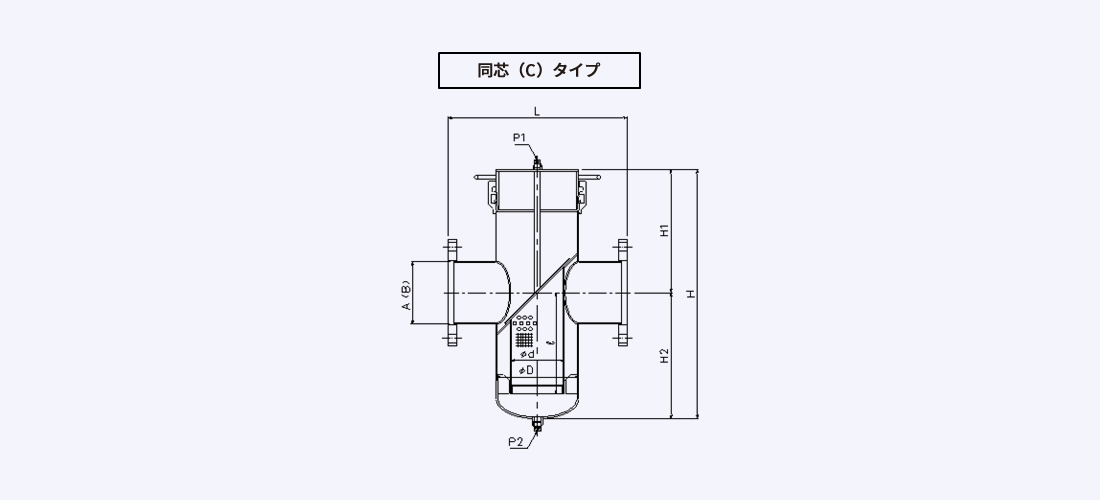

同芯(C)タイプ寸法表

品番 接続口径 本体 エレメント ベント ドレン 重量
A B L H H1 H2 D d L P1 P2 (kg)
GBS25-80C 25 1 290 296 131 165 89.1 50 130 10A 15A 7
GBS32-80C 32 1 1/4 8
GBS40-100C 40 1 1/2 315 354 179 175 114.3 70 140 10
GBS50-100C 50 2 11
GBS65-100C 65 2 1/2 12
GBS80-125C 80 3 385 454 234 220 139.8 90 180 17
GBS100-150C 100 4 410 523 258 265 165.2 110 210 23
GBS125-200C 125 5 470 653 323 330 216.3 140 265 39
GBS150-200C 150 6 43

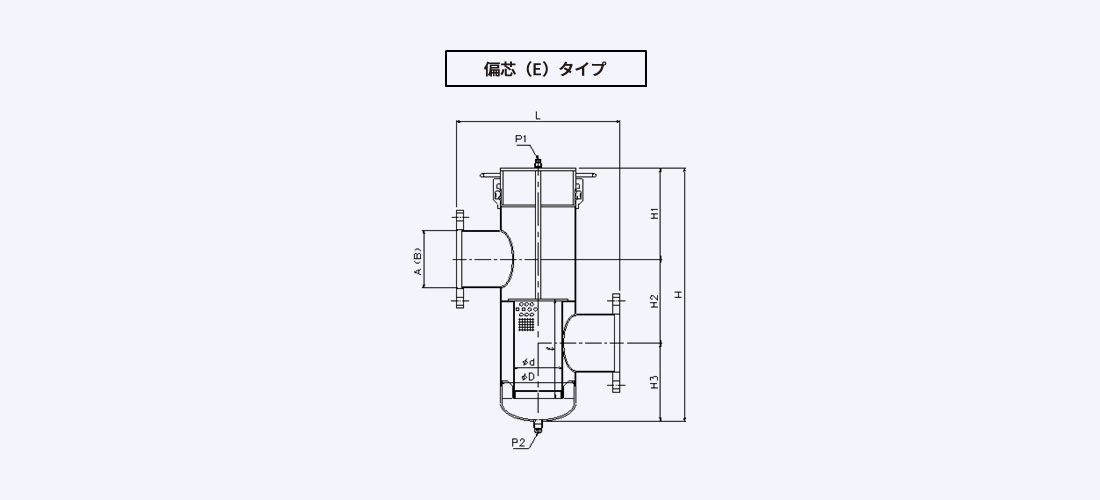

偏芯(E)タイプ寸法表

品番 接続口径 本体 エレメント ベント ドレン 重量
A B L H H1 H2 H3 D d L P1 P2 (kg)
GBS25-80E 25 1 290 360 140 110 120 89.1 50 125 10A 15A 7
GBS32-80E 32 1 1/4 8
GBS40-100E 40 1 1/2 315 459 179 135 145 114.3 70 140 10
GBS50-100E 50 2 11
GBS65-100E 65 2 1/2 12
GBS80-125E 80 3 385 505 185 150 170 139.8 90 170 17
GBS100-150E 100 4 410 610 215 200 195 165.2 110 200 23
GBS125-200E 125 5 470 775 260 280 235 216.3 140 265 39
GBS150-200E 150 6 43

特注品の製作も対応可能です。(下記の様な特注内容が可能です。)

  • 接続部をネジ・ルーズフランジへの変更。
  • 面間寸法の変更。
  • パッキン材質の変更。(フッ素ゴム対応可能)
  • エレメントのメッシュの変更。(5μmまで対応可能)
  • 上部カバーを窓付仕様に変更。(本体内部の形状も多少変更になります。)
  • 従来品の上部カバーだけを、グロー型カバーにすることも可能です。(従来品の本体内部の確認が必要です。)
    その他、ご要望がございましたら、ご相談ください。
